TN液晶显示屏的动态驱动方法介绍

来源:LCD液晶模块厂家  发布时间:2018-03-10   点击量:180

图形点阵液晶模块

动态驱动法不仅仅只是广泛的应用在STN无源矩阵的液晶显示屏之中,而且一般在笔段式的TN液晶显示屏(液晶数码管)上的应用也是十分的普及。对于1到2个笔段式的数码管,由于笔段比较少,可以采用静态的驱动方法。但是,如果我们采用了多个笔段式的数码管,由于笔段的像素比较多,是不可能在每一个像素上面都设置单独的外引线的,此时可以采用动态的驱动法来进行驱动。

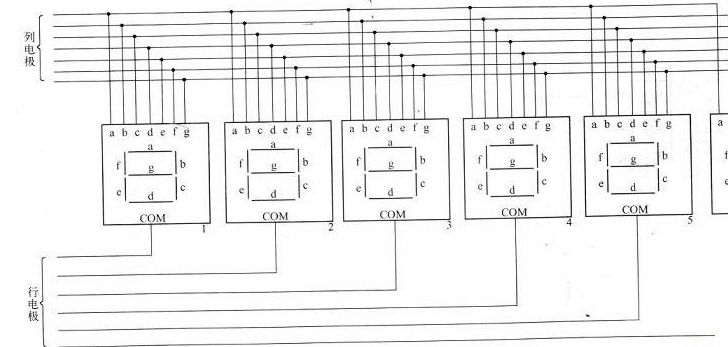

6个笔段式LCD的数码管

例如:对于6个笔段式LCD的数码管(如上图),可以将六个笔段式的数码管背电极单独的引出,来作为行电极,将它前电极的对应位都连接在一起(即:六个笔段式的六个a都接在一起,六个b都接在一起……六个都g接在一起,一共有七段),再分别的将其引出,作为一个列电极。这样一来,总共的电极引线数量为6+7=13根。工作的时候,各背的电极(行电极)上面电压顺序地接通,这称之为扫描。例如:第4个数码管的背电极被“接通”,同时对第4个数码各笔段的(列电极)输入显示电压或着不显示电压,虽然这些电压也会同时的施加在其他数码管的各个笔段之上,但是由于这些数码管上的背电极都未被“接通”,所以是不起作用的。

如此一来,背电极轮流的“接通”,其上面的笔段也相应地被显示,这样,六个数码管之中的每一个被显示的时间就只有1/6;如果对于背电极扫描的速度很快(每秒轮流在50次以上),由于人眼“视觉暂留”的一个特性,是感觉不到LCD显示器的轻微闪动,所看到的也就是连续显示的六个数字而已。
