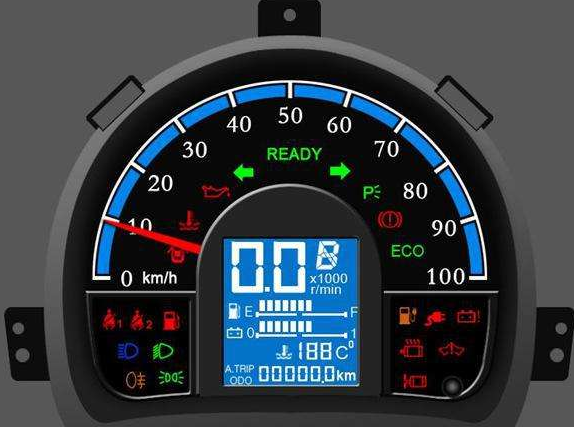

电动车液晶屏仪表的拆装技巧

来源:LCD液晶模块生产厂家  发布时间:2018-04-04   点击量:510


电动车液晶屏仪表的拆装:

板拆装时,一定要注意各引线的颜色与位置,参照各种仪表的电路原理,了解各引线的功能。由于仪表电路没有专门的封闭外壳密封,属于开放式电路。绝大多数仪表电路上也同时集成了喇叭电路、转向和蜂鸣电路、有的仪表还有各种灯具的过渡电路,这些电路的电压一般就是电池组的24V或36V电压,但是仪表的显示信号电路电压一般是15V以下电路,这样在显示仪表板上就形成了高低压电路并存的情况,而且仪表电路常常就是各种引线的汇合处,因此拆装过程中,务必将电池拆卸掉,等连接好各种引线后,将各种开关全部置于"关"的位置,用万用表的二极管档测量+36V线、+15V线、+12V线与地线。测得没有短路现象以后,才能装上电池通电。

深圳佳显LCD液晶屏厂家浅谈电动车液晶屏仪表的代换:

由于电动车使用的是车载电池的有限能源,他们的共同之处是都有电池电压显示,而且他们一般都和转把与闸把等控制信号分离。因此,在应急情况下,我们只要检测出仪表电路的电源正、负极电池接线、+15V、+12V、+5V地线,将这些线对应接好,就可以实现仪表的代换,完成基本显示功能了。
